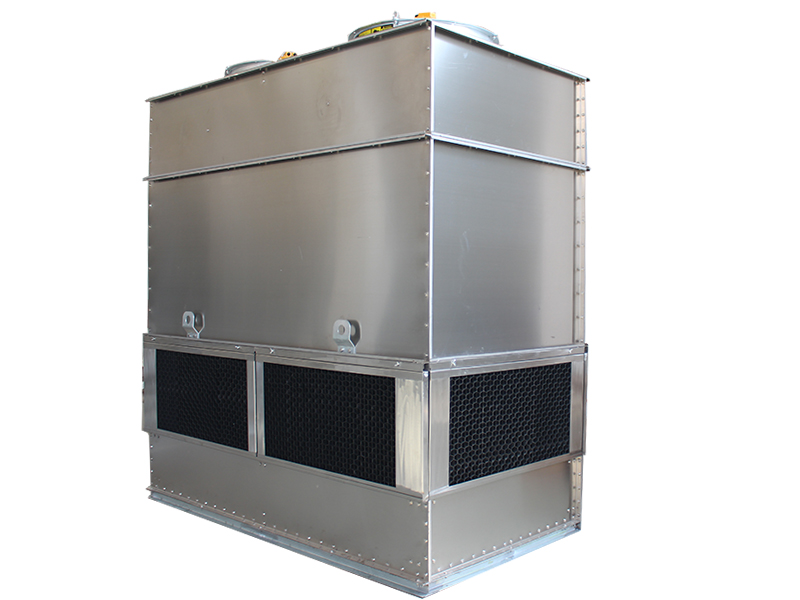

復合流閉式冷卻塔是指工作流體（水，油或其他液體）在盤管中流動，盤管外壁被噴淋水包裹，流體的熱量通過管壁傳遞，與水和空氣行程飽和濕熱蒸汽，熱量由風機排入大氣，噴淋水在循環的過程中通過PVC散熱片降低溫度，與新鮮入風形成風水同向流動，盤管主要依靠濕熱熱傳導方式，復合流閉式冷卻塔工作原理的重要特點就是可以抑制盤管外壁的水垢生成。

【冷卻能力】: 25-500 T/h

【應用領域】: 鑄造、鍛造、空壓機、中央空調、地源熱泵、印刷機、壓鑄機、注塑機。

【適用介質】: 純水、淬火液、液壓油。

復合流閉式冷卻塔結構圖：

復合流閉式冷卻塔結構特點：

1、風機電機

風機采用鋁合金葉片的冷卻塔專用軸流風機，強度高、風量大、能耗低、噪音小、使用壽命長、流線型高強度風筒保證風機的入口、出口氣流均勻，限度減低風機能耗。

電機采用防護等級為IP55級，絕緣等級為F級。

2、換熱盤管

換熱盤管為閉式冷卻塔關鍵部件，由紫銅管或優質銅管制成；內部通冷卻介質，外部通過水的噴淋來達到冷卻要求。

鋼管（G型）或不銹鋼管（S型），經過分級和整體三次2.5MPa強壓實驗，確保焊口質量100%合格，整個管束通過整體在高溫熔槽里進行熱侵鍍鋅處理，確保盤管的卓越性能。

銅管（T型）采用脫氧T2優質紫銅管，銅管與彎頭之間的連接采用銀焊條焊接，焊點少且質量好，設計壓力1.2MPa。

3、外殼

閉式冷卻塔外殼采用進口鍍鋁鋅板制作，是當今耐腐蝕性能強的鍍鋅板之一，使用壽命是普通鍍鋅板的3-6倍，并且具有組熱性能強、耐熱性優、外表美觀等優點。

4、噴淋泵

采用不受轉向限制的優質機械軸封，無泄漏，壽命長，并選用專用戶外型電機，特殊配置的進口軸承，保證水泵長期可靠運行，具有功率小、大流量、低噪音等特點。

5、收水器

可拆式收水器采用優質PVC材料，其結構通過改變氣流流向，能有效的去除濕空氣中的水分，使水的漂水率在0.001%以下；限度的節約水資源，同時確保閉式冷卻塔體周圍無污染，可防止軍團細菌的傳播。

6、填料

填料為薄膜式填料，0.3MM厚，每片填料上自帶收水器和百葉，填料懸掛式安裝。

百葉與填料連為一體，可以將流動的水無限制在填料內部。內置安裝的百葉在設備冬季運行過程中減少了很多麻煩。

7、噴淋分配系統

通過大流量靶式噴嘴，保證布水連續均勻噴砂在盤管壁上，在引風的作用下，讓水限度的包裹盤管表面，使水、新鮮空氣，管內介質充分的進行熱交換。

復合流閉式冷卻塔產品參數：

注：因復合流閉式冷卻塔技術更新以上參數可能會有變更，請以實際購買時機型參數為準，以上參數為標準機型，我司可按您的要求提供非標定制機型。

包裝物流發貨：

我公司所有復合流閉式冷卻塔生產完成后，均嚴格按照相關管理標準進行打包并物流發貨。

訂貨須知:

無錫佳禾冷卻設備有限公司可提供各種規格用途的復合流閉式冷卻塔產品及解決方案，根據不同的應用場合、造價預算、冷卻效果等不同的因素選擇不同的復合流閉式冷卻塔規格噸位，另我公司可提供專業的非標復合流閉式冷卻塔產品定制服務，具體請先咨詢我公司技術人員，確定實施方案后再行報價。
